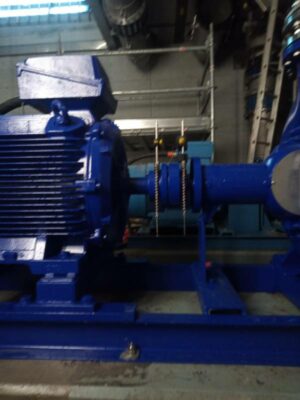

Le lignage laser est une opération essentielle de maintenance industrielle. Il consiste à aligner avec une très haute précision deux machines tournantes accouplées, comme un moteur électrique et une pompe, un réducteur ou un ventilateur, afin que leurs arbres de rotation soient parfaitement coaxiaux.

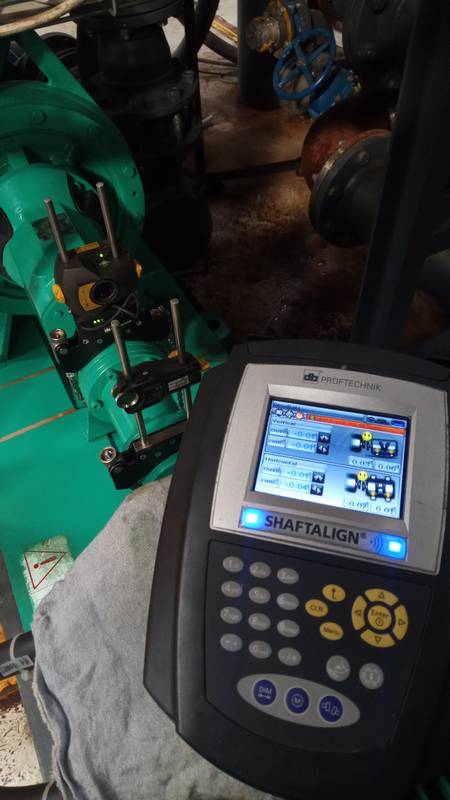

Réalisé directement sur site client, le lignage laser garantit un fonctionnement optimal des équipements dès la mise en service ou après intervention.
Pourquoi réaliser un lignage laser ?
Un défaut d’alignement, même faible, peut entraîner rapidement :
- des vibrations excessives
- une usure prématurée des roulements, joints et accouplements
- des fuites, des échauffements anormaux
- une surconsommation d’énergie
- des arrêts non planifiés et des coûts de maintenance élevés
Le lignage laser permet de corriger ces défauts avec une précision au centième de millimètre, bien supérieure aux méthodes traditionnelles.
Quand réaliser un lignage laser ?
La prestation d’alignement laser est essentielle lors de différentes étapes :
- lors de la mise en service d’un équipement neuf
- après une révision ou un remontage en atelier
- suite au remplacement d’un moteur ou d’une pompe
- en cas de vibrations, bruits ou échauffements anormaux
- dans le cadre d’un plan de maintenance préventive ou prédictive
Conséquences d’un mauvais alignement pompe moteur
Sur la consommation énergétique :
- Augmentation du courant absorbé par le moteur
- Échauffement des bobinages
- Vieillissement accéléré de l’isolement
- Déclenchements intempestifs des protections moteur
Une augmentation des vibrations est directement corrélée à une augmentation de la consommation d’énergie de 5 à 10 %, voire plus en cas de frottements sévères.
Un mauvais alignement moteur‑pompe peut entraîner une surconsommation électrique de :
- +5 à +10 % :
défaut d’alignement léger à modéré, vibrations détectables mais encore acceptables - +10 à +15 % :
désalignement marqué, échauffements, usure accélérée - jusqu’à +20 % voire plus :
désalignement sévère, contraintes mécaniques élevées, frottements importants
Exemple concret :
Pompe de 15 kW – avec un fonctionnement de 4 000 h/an
- Surconsommation de 10 % → ≈ 6 000 kWh/an
- Soit plusieurs centaines d’euros par équipement, chaque année
Conséquences mécaniques des vibrations excessives :
- Usure prématurée des roulements
- diminution drastique de leur durée de vie
- risque de grippage ou de destruction brutale
- Dégradation des garnitures mécaniques
- fuites
- pertes de rendement hydraulique
- Fatigue des accouplements
- usure élastomère
- rupture d’éléments métalliques
- Contraintes sur les arbres
- flambage
- fissuration à long terme
Ces phénomènes sont classiquement observés lorsque les niveaux vibratoires dépassent les seuils ISO (zones C et D)
Questions fréquentes sur l’alignement laser
Intervenez-vous sur des installations neuves ou déjà existantes ?
Nous intervenons autant sur des installations neuves qu’existante.
Quels équipements pouvons-nous aligner ?
Nous pouvons aligner :
- pompes centrifuges,
- pompes volumétriques,
- moteurs,
- réducteurs,
- ventilateurs,
- groupes moto‑pompes
de toutes marques
Fournissez-vous un rapport après intervention ?
Oui. Chaque alignement laser donne lieu à un rapport détaillé, comprenant :

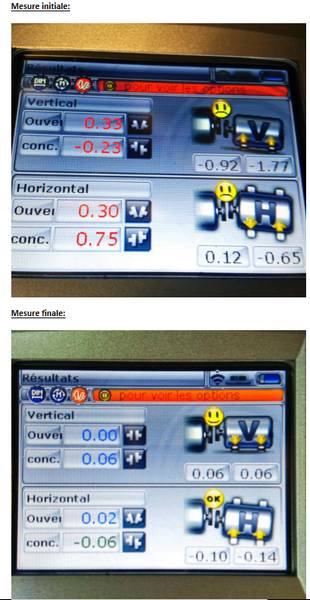

- mesures avant / après,
- valeurs d’alignement obtenues,
- observations techniques,
- préconisations de maintenance
L’alignement laser peut‑il s’intégrer dans un contrat de maintenance ?
Oui. Nous proposons des contrats de maintenance avec :
- alignement laser périodique,
- analyse vibratoire,
- suivi d’état du parc machines,
- sécurisation de la continuité de service
Quelle est la durée d’intervention ?
Tout dépend de l’état des équipements : sur une installation neuve il suffit de 2h, 3h ou 4h.
Pour une installation existante et en mauvais état, jusqu’à 5h ou 6h.
Cela dépendra également de la taille de l’équipement et de son poids !
Quel est votre rayon d’intervention ?
Principalement dans notre département de Haute Savoie, mais également Savoie, Isère, Ain. Nous ne nous limitons pas à un secteur notre but est de dépanner et rendre service à nos clients et prospects le plus rapidement possible en fonction de nos disponibilités !
Nous intervenons par exemple sur :
- Annecy
- Rumilly
- Bonneville – Cluses (Vallée de l’Arve)
- Annemasse + Archamps (Genevois)
- Aix-les-Bains
- Chambéry
- Albertville – Ugine
- Thonon-les-Bains – Evian
- Bellegarde – Culoz – Plaine de l’Ain
